Technologie Electratherm

ORC POWER+ 4200, 4400, 6500

Jednotka POWER+ vyrábí bezemisní elektřinu z odpadního tepla již od 77°C.

ORC POWER+ disponuje osvědčeným chráněným patentem - dvojitým šroubovým rotačním expandérem. Rotační expandér vyrábí elektřinu, kterou transformuje ze zdroje nízkoteplotního odpadního tepla. Instalace zařízení POWER+ nabízí možnou alternativu využití odpadního tepla a velmi zajímavou dobu návratnosti investice.

POWER+ 4200 je nejmenší zařízení, které pomocí Organického Rankinova Cyklu generuje až 35 kWe a je ideální pro využití nízkoteplotního odpadního tepla.

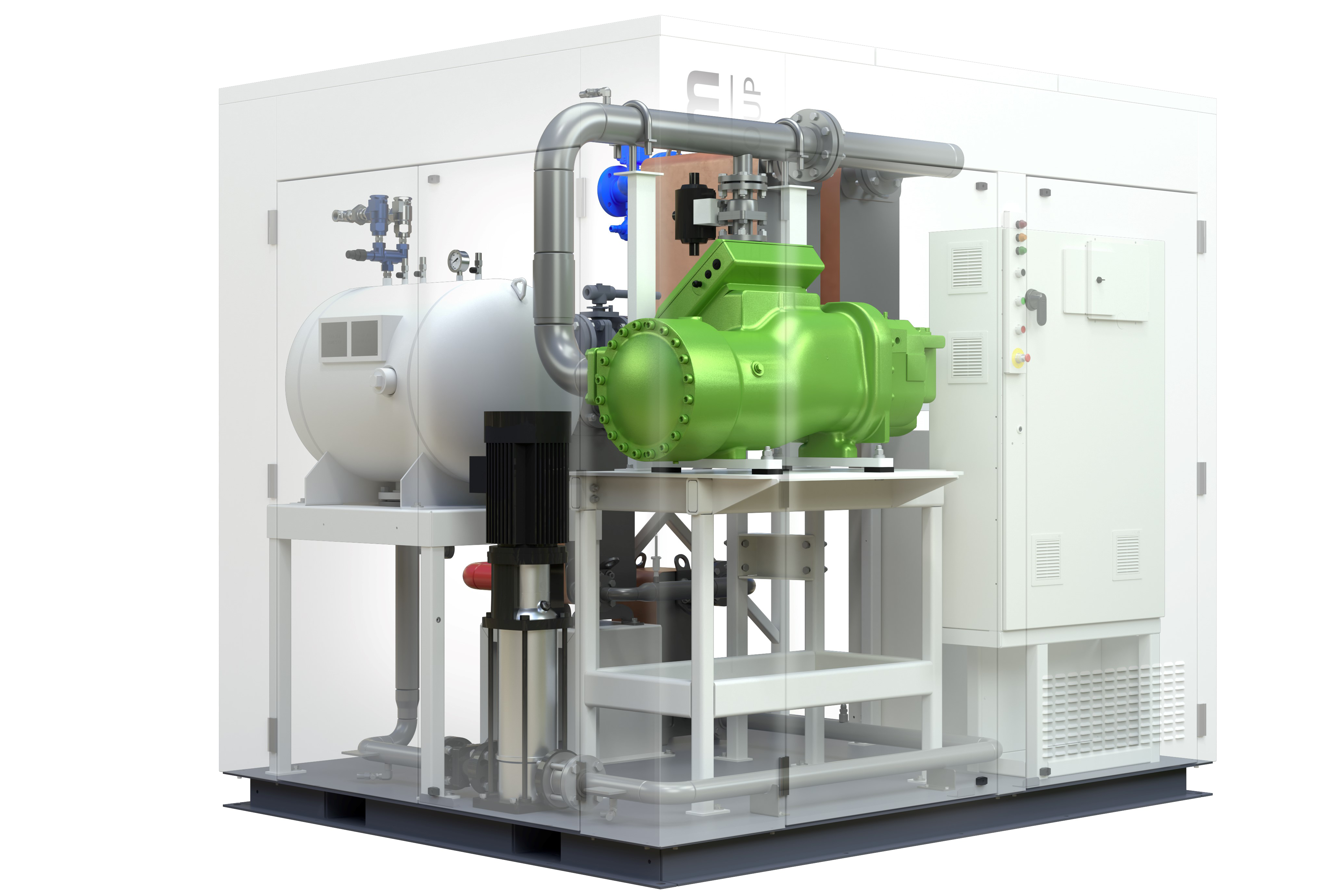

POWER+ 4400 je zařízení téměř totožné s předchozím typem, ale generuje až 65kWe.

POWER+ 6500 je nejvýkonnější zařízení, které umožňuje investorovi využít větší potenciál tepla s vyšší produkcí elektrické energie. Ta může být až 110 kWe. Zařízení Power+ 6500 může pracovat v režimu kombinované výroby elektřiny a tepla (CHP), kdy na výstupu z ORC je stále k dispozici teplo využitelné pro další spotřebu.



Výkonové parametry

          4200 4400 6500
  výkon zařízení elektrický výkon   kWe do 35 20 - 65  20 -110
  podmínky pro odpadní teplo vstupní teplota    °C 77 - 116 77 - 116 77 - 116
příkon   kW 300 - 500  400 - 860  330 - 1300
průtok   l/s 3,2 - 12,6  3,8 - 12,6 6,4 - 22,1
  kondenzační podmínky vstupní teplota   °C 4 - 43 4 - 43  4 - 38
teplota okolního vzduchu   °C < 38 < 38  < 38
kondenzační zátěž    kW 280 - 430  380 - 795  320 - 1200




Výkon v závislosti na průtoku a teplotě vstupní horké vody







Systém pracuje na principu uzavřeného Organického Rankinova Cyklu (ORC).

Proces

  1. Teplo vstupuje do výparníku a zahřívá provozní kapalinu ORC (olej) na bod varu a tím ji přeměňuje na páru. Vařící pára vytváří tlak.
  2. Pára je tlačena skrz šroubový expandér, roztáčí elektrický generátor.
  3. Pára je ochlazena zdrojem studené vody, v kondenzátoru kondenzuje zpět do kapalné formy.
  4. Provozní kapalina je čerpána na vyšší tlak, vrací se zpět do výparníku a proces se opakuje.





























Technické specifikace

  Konstrukce
  Instalace chladiva postavený podle standardů ASME a CE
  Energetický blok patentovaný dvoušroubový expandér
  Generátor asynchronní
  Výměník tepla kompaktní, pájená desková konstrukce
  Živostnost  20 let

  Popis systému
  Provozní kapalina pentafluoropran (nehořlavý, netoxický, nepoškozující ozonovou vrstvu)
  Zdroj tepla horká voda 77 °C až 116 °C
  Požadavky na chlazení voda 4 °C až 43 °C
  Řízení běžný řídící software / standardní programovatelný automat
  Vzádlený monitoring internet
  Obsluha navrženo pro bezobslužný provoz
  Hladina akustického tlaku  80 db ve vdálenosti 1 m; volitelné ztišení
<72 db ve vdálenosti 1 m



Možné konfigurace zařízení POWER+

Samostatně stojící


20 ft. ISO rám


40 ft. ISo rám


  • Rozměr: 2,4 x 2 x 2,3 m
  • Rozměr: 6,1 x 2,4 x 2,6 m
  • Rozměr: 12 x 2,4 x 2,6 m
  • Vnitřní nebo venkovní instalace
  • Možnost modulárního zapojení
  • Snadná instalace bez nutnosti betonového základu
  • Integrovaná montáž se suchým chladičem
  • Instalace na klíč včetně chladícího okruhu, potruzí a čerpadla
  • Bez nutnosti betonového základu
  • Plug&play



Výhody série POWER+

  • Automatizovaný systém řízení
  • Nízké nároky na údržbu
  • Modularita a škálovatelnost
  • Robustní dvoušroubový expandér
  • CE certifikace
  • Nulové emise
  • Nulová spotřeba fosilních paliv
  • Vzdálený monitoring

Využití technologií:

  • Motory na zemní plyn
  • Benzínové a naftové motory
  • Biomasa
  • Bioplyn
  • Kotle
  • Teplo z průmyslových procesů
  • Solární teplo
  • Geothermální energie
