Horkovodní ORC

Pro více informací nás
neváhejte kontaktovat


Mgr. Pavel ŽWAK
E-mail: pavel.zwak@bpower.cz
Tel.: +420 725 902 003

 Horkovodní ORC využívá pokud možno co největší potenciál zbytkového
tepla z kogenerační jednotky.
Nikoliv však napojením na spaliny, ale pokud
možno na celý horkovodní okruh motoru. Horkovodní ORC se hodí pro napojení
k motorům již od 500 kW elektrického výkonu.

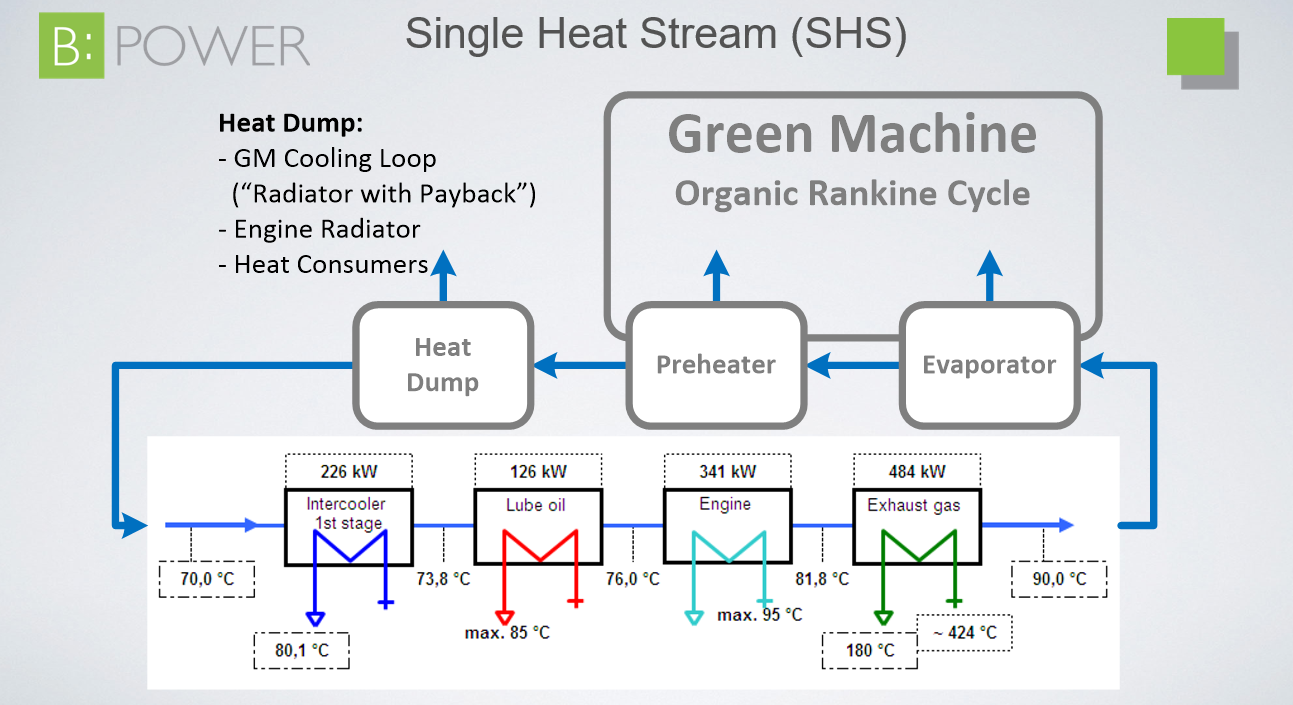

Single Heat Stream

  • Na horkovodní ORC ve spojení s motorem kogenerační jednotky můžeme nahlížet jako na velmi účinný chladič.
  • ORC se připojí jako spotřebitel horké vody z kogenerační jednotky.
  • Tj. voda z chlazení kogenerační jednotky vstupuje do spalinového výměnku a odtud na vstup do ORC systému – tzv. Single heat stream.
  • Přes výměník ORC se poté ochlazená voda vrací zpět do okruhu motoru.

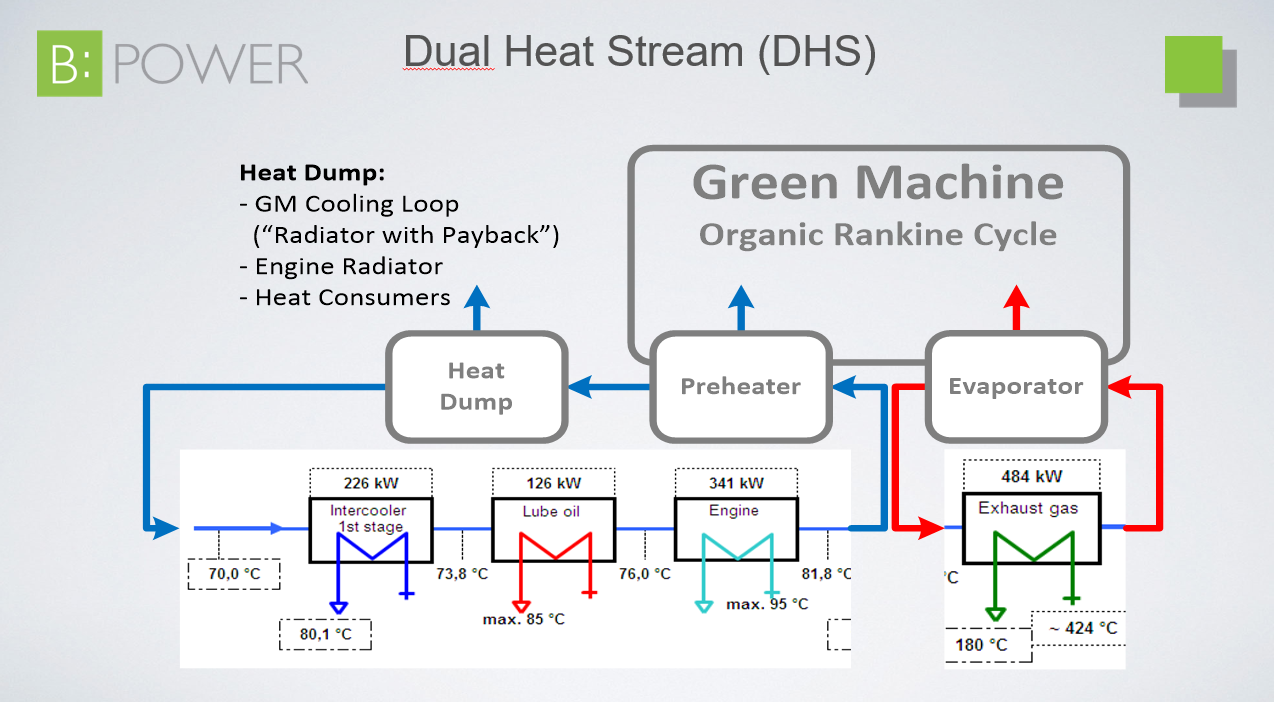

Dual Heat Stream

  • Nejnověji je trend využít sekundární chladící okruh motoru – tj. horkou vodu k předehřevu media na prvním stupni výměníku ORC.
  • Následně medium dohřát okruhem spalinového výměníku na druhém stupni výměníku ORC – tzv. Dual heat stream.
  • Tím se výrazně zvyšuje účinnost celého systému.
  • Jelikož se takové ORC zapojuje jako první a primární vstupní odběr tepla, je nutné rovněž při návrhu samotném uvažovat parametry výstupu ochlazené vody z ORC, tedy samotnou deltu rozdílu teplot.
  • Tuto vodu totiž dále můžeme využívat na ohřev fermentorů, vyhřívání objektů apod.
  • Samotný chladící okruh motoru pak bude sloužit pouze jako bezpečnostní chlazení v případě, kdy není ORC provozováno.
  • Je jasné, že nejenže elektrickou energii vyrábíme, ale zároveň je třeba počítat do ekonomiky i úspory na chladícím zařízení motoru.



Další možností, jak napojit ORC na motor kogenerační jednotky je tzv. spárování s okruhem chlazení motoru. Jedná se o princip využití okruhu chlazení ORC pro dochlazení zpětné větve chladící vody motoru. Důvod použití je jednoduchý – úplné odstavení chlazení motoru a nemalá úspora finančních prostředků na vlastní spotřebě chladícího okruhu motoru. Zároveň je celá koncepce naprosto bezpečná – v případě odstávky ORC je stále v chodu celý chladicí systém a motor není v riziku nedostatečného chlazení.



Celý koncept znázorňuje následující obrázek:



Výhody horkovodního ORC:

  • Jako medium pro ORC můžete využít horkou vodu již od 77 °C
  • Velmi jednoduché zapojení ke stávajícímu systému kogenerační jednotky
  • Nízké provozní náklady a jednoduchá údržba


Díky tomu, že naše firma disponuje oběma technologiemi ORC, náš tým je připraven Vám pomoct nalézt a případně vhodně propojit tyto technologie tak, aby byl efekt využití tepla z motoru kogenerační jednotky co nejvyšší.



NABÍZÍME TYTO PRODUKTY

Technologie ElectraTherm

ORC POWER+ 4400B, 4400B+, 6500B, 6500B+


Jednotky Power+ jsou schopné využívat zdroje tepla již od 70 ° C a generovat až 125 kWe.


Generátor Power+ pomocí organického Rankinova cyklu spolu s patentovanými technologiemi – dvojitou šroubovicí, přeměňuje zdroje nízkoteplotního tepla a odpadního tepla na elektrickou energii a to bez další spotřeby paliva nebo emisí. Zdroje tepla s vyšší teplotou vyšší než 150 ° C - například termální oleje a výfukové plyny lze využít s využitím dalšího výměníku tepla.






Technologie Power+ 4400, ilustrativní obrázek





Expandér Bitzer, patent dvojité šroubovice

Technologie SMART POWER ORC

Díky integraci semihermetického expandéru BITZER představují řešení ORC společnosti ElectraTherm dramatický posun od turbínových technologií. Expandér poskytuje nejen nákladově efektivnější a robustnější konstrukci, která výrazně zvyšuje spolehlivos, ale má také mnohem nižší provozní rychlosti, které umožňují „mokré“ dvoufázové proudění.

Díky tomu je expandér lépe vybaven pro přechodný provoz, což umožňuje systému spolehlivě generovat energii ze zdrojů tepla s kolísáním teploty i průtoku. ORC systémy od ElectraTherm na bázi expandéru jsou ideálnější pro proměnlivé zdroje tepla s nižší teplotou ve srovnání se systémy na bázi turbíny.

Nový expandér od mateřské společnosti ElectraTherm - BITZER zajišťují hladký provoz a absolutní spolehlivost.



POWER+ 4400B / 4400B+ - menší série ideální pro tepelný výkon až 1450 kWth. Generuje až 75 kWe.

POWER+ 6500 / 6500B+ Větší řada ideální pro tepelný výkon až 2 200 kWth. Generuje až 125 kWe.



Výkonové parametry

        4400B 4400B+ 6500B 6500B+
  kapacita zařízení výstupní výkon kWe až do 75 až do 75 až do 125 až do 125


podmínky zdroje tepla

tepelný příkon kWth 380 - 1050 380 - 1450 400 - 1700 400 - 2200
teplota horké vody °C 70 - 116 70 - 150 70 - 132 70 - 150
průtok horké vody l/s 3 - 15 3 - 15 3 - 25 3 - 25


kondenzační podmínky

kondenzační zátěž kWth 380 - 980 380 - 1365 400 - 1600 400 - 2000
teplota studené vody °C 4 - 65 4 - 65 4 - 65 4 - 65
průtok studené vody l/s 6 - 18 6 - 18 9 - 26 9- 26


*Zdroje tepla s vyšší teplotou vyšší než 150 ° C - například termální oleje a výfukové plyny - lze využít s využitím dalšího výměníku tepla.



Proces

  1. Teplo vstupuje do výparníku a zahřívá provozní kapalinu ORC (olej) na bod varu a tím ji přeměňuje na páru. Vařící pára vytváří tlak.
  2. Pára je tlačena skrz šroubový expandér, roztáčí elektrický generátor.
  3. Pára je ochlazena zdrojem studené vody, v kondenzátoru kondenzuje zpět do kapalné formy.
  4. Provozní kapalina je čerpána na vyšší tlak, vrací se zpět do výparníku a proces se opakuje.





























Technické specifikace

  Konstrukce
  Instalace chladiva postavený podle standardů ASME a CE
  Energetický blok patentovaný dvoušroubový expandér
  Generátor asynchronní
  Výměník tepla kompaktní, pájená desková konstrukce
  Živostnost  20 let

  Popis systému
  Provozní kapalina pentafluoropran (nehořlavý, netoxický, nepoškozující ozonovou vrstvu)
  Zdroj tepla horká voda (tekutina) 70 - 150 °C
spaliny od 150 °C
  Požadavky na chlazení voda 4 °C až 65 °C
  Řízení běžný řídící software / standardní programovatelný automat
  Vzádlený monitoring internet
  Obsluha navrženo pro bezobslužný provoz
  Hladina akustického tlaku  80 db ve vdálenosti 1 m; volitelné ztišení
<72 db ve vdálenosti 1 m



Pro více informací navštivte www.electratherm.com - Power+ generátor

Pro více informací nás neváhejte kontaktovat

Ing. Josef GÉBA
E-mail: josef.geba@bpower.cz
Tel.: +420 602 425 869














       ORC Power+





Technologie ORCAN

Technologie ORCAN se zaměřují na širokou škálu ORC systému od těch nejmenších (5 kW) až po větší ORC systémy vyrábějící 300 kW elektrické energie. Další vlajkovou lodí této společnosti jsou chladiče s nulovou spotřebou - ORCAN cooler.

Desítky instalací těchto jednotek po Evropě jsou důkazem špičkové kvality německé technologie. Dodavatel expandérů pro ORC je firma Bitzer – světová jednička na poli výrobců kompresorů.



ORC systém efficiency PACK NT:

Naše řešení pro nízké teploty: při vstupním výkonu od 180 kWth je instalace zařízení efficiency PACK NT hotova v několika jednoduchých krocích. Integrujte efficiency PACK NT do nejlepšího místa vašeho systému. Zařízení efficiency PACK NT má integrované čerpadlo pro objemový průtok mezi 10 a 18 m3 / h.

Teplota topné vody při vstupu [°C]

Teplota topné vody při výstupu [°C]

Objemový průtok [m3/h]

Množství tepla [kWth]

Čistý výkon [kWel]

Hrubý výkon [kWel]

80

69

14

177

5,9

7,9

85

73

14

199

7,3

9,3

90

76

14

221

8,7

10,7

95

80

14

243

10,1

12,1

100

84

14

266

11,6

13,6

105

87

14

289

13,1

15,0


Při okolní teplotě 10˚C, výstupní data +/- 8 %



ORC systém efficiency PACK 150.200
Tato řada ORC je vhodná pro využití horké vody o teplotě 80 – 145 ˚C a objemovém průtoku v rozmezí 11 – 14 m3/h nebo vodní páry o teplotě 150 - 800 ˚C.  Maximální možná výroba elektrické energie 30 kW při navstupování 500 kWth.

   efficiency PACK 150.200

ORC systém efficiency PACK 050.100
Dokáže využít zbytkové teplo motorů o výkonu 1 – 20 MW s účinností 7 %.  Teplo lze odebrat přímo ze spalin (max. 550 ˚C), či z teplé vody o maximální teplotě 150 ˚C.  Tento systém dokáže vyrobit až 100 kW elektrické energie.

   efficiency PACK 050.100



Pro více informací nás neváhejte kontaktovat

Ing. Josef GÉBA
E-mail: josef.geba@bpower.cz
Tel.: +420 602 425 869

















Technologie ORCAN cooler

Technologie ORCAN se zaměřují na širokou škálu ORC systému od těch nejmenších (5 kW) až po větší ORC systémy vyrábějící 300 kW elektrické energie. Další vlajkovou lodí této společnosti jsou chladiče s nulovou spotřebou - ORCAN cooler.

Desítky instalací těchto jednotek po Evropě jsou důkazem špičkové kvality německé technologie. Dodavatel expandérů pro ORC je firma Bitzer – světová jednička na poli výrobců kompresorů.


ORCAN cooler – chladič nové generace s nulovou spotřebou elektrické energie:

Vestavěný ORC modul (Organic-Rankin-Cycle) přeměňuje odpadní teplo na elektřinu, která je pak využita pro provoz chladícího systému. Na motoru o výkonu 500 kW šetří až 8 kW/h.



Vestavěný ORC modul (Organic-Rankin-Cycle) přeměňuje odpadní teplo na elektřinu, která je pak využita pro provoz chladícího systému. Na motoru o výkonu 500 kW šetří až 8 kW/h.



ORCAN cooler řeší tyto problémy s chlazením kogeneračních jednotek:

  • poddimenzovanost stávajícího chlazení nutí omezovat výkon v letních měsících = ztráta tržeb

  • starší chladiče ztrácejí účinnost chlazení a jsou často poruchové = zvýšené náklady na provoz

  • vlivem přehřívání motoru dochází k častým výměnám oleje = zvýšené servisní náklady



 Chladič je dodáván v horizontálním provedení ve 3 základních řadách – 400 kWth, 600 kWth a 800 kWth. Při výběru tzv. double ORCAN cooleru pak dochází k chlazení obou okruhů motorů (LT i HT) současně.

  • Vhodný pro vstupní teplotu v chladiči od 60˚C.
  • Odpadní teplo s výkonem více než 125 kWth.
  • Při okolních teplotách do 30˚ C s minimální/nulovou spotřebou elektřiny.
  • Nejedná se o zdroj výroby elektrické energie.
  • Rychlá návratnost investice.



Chladič ORCAN cooler má nejlepší poměr výkonu a ceny v porovnání se standardními chladiči:

Nízkonákladový chladič Účinný chladič Chladič ORCAN
Nízký CAPEX *** ** **
Nízký OPEX * ** ***
Celkové náklady * ** ***
